Dane techniczne:
Numer indeksuYT-73084
EAN5906083730849
MarkaYato
Waga brutto (kg)0.4090
Master Carton MC44
Pal704
Automatyczny zakresTAK
Pomiar hFe tranzystoraTAK
Pomiar napięcia przemiennego0-300V
Pomiar napięcia stałego0-300V
Pomiar pojemności0-1000µF
Pomiar rezystancji0-20M?
Pomiar temperatury-20 do 1000°C
Prąd przemienny0-10A
Prąd stały0-10A
Test ciągłości obwoduTAK
Test diodyTAK

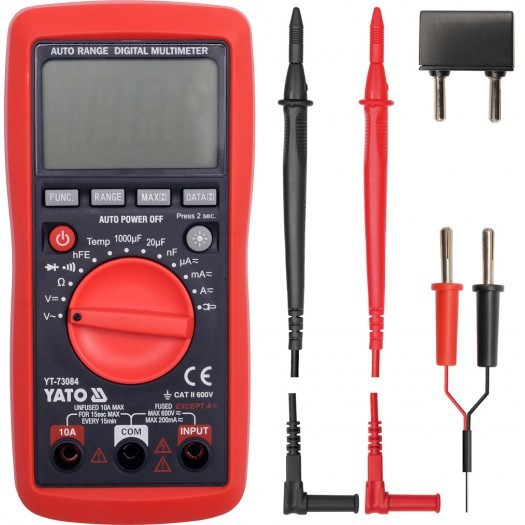

Miernik uniwersalny YT-73084 z automatycznym zakresem dla każdego pomiaru umożliwia wykonanie podstawowych oraz zaawansowanych pomiarów elektrycznych. Niewątpliwą zaletą jest możliwość zastosowania dodatkowego akcesorium w postaci cęg pomiarowych np. YT-73090 do wykonywania pomiarów prądów o wysokich wartościach.
PODSTAWOWE POMIARY
pomiar napięcia przemiennego: A.C. 0-300V
pomiar napięcia stałego: D.C. 0-300V
pomiar natężenia prądu przemiennego: A.C. 0-10A
pomiar natężenia prądu stałego: D.C. 0-10A
pomiar rezystancji: 0-20M?
test diody: IF 1mA, UR 1,7V
test ciągłości obwodu: 0-100?
DODATKOWE POMIARY
pomiar pojemności kondensatora: 0-1000µF
pomiar temperatury: -20 do 1000°C
test tranzystorów hFe: 0-1000, odłączany adapter pomiarowy
DOKŁADNOŚCI POMIARU
Przykład wyznaczania dokładności dla pomiaru napięcia prądu przemiennego AC. Obliczenia dla wyniku pomiaru: 235V
dokładność pomiaru miernika YT-73084 dla tego zakresu to : ±(1,2% + 5), rozdzielczość 1V
obliczenia błędu pomiaru wzór: (wynik pomiaru x 1%) + 5 x rozdzielczość
obliczenia: (235 x 1,2%) + 5 x 1 = 2,82 + 5 = 7,82V
Wynik z uwzględnieniem błędu pomiarowego dla wskazania 235V = 235 ± 7,82V*
wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru napięcia stałego: 12V = 12 ± 0,146V
wynik z uwzględnieniem błędu pomiarowego dla wskazania pomiaru natężenia prądu przemiennego: 8A = 8 ± 0,34A*
Tabela z rozdzielczością i dokładnością dla danego pomiaru znajduje się w instrukcji obsługi.
*Miernik YT-73084 nie posiada funkcji pomiaru true rms, dlatego powyższy wynik to realna wartość skuteczna napięcia AC tylko dla prawidłowego przebiegu sinusoidalnego.
**
Zdjęcia poglądowe.
| Długość: | - |
| Szerokość: | - |
| Wysokość: | - |
| Masa: | 0.409 kg |
| Objętość: | - |
